제품 개요
CF-DA는 풀 스트로크 7.5 mm의 롱 스트로크 디텍트 스위치로, 도어나 트레이가 닫혔는지처럼 물체의 위치를 검출하는 데 씁니다. 접점부에 셀프 클리닝 기능이 있어 접점 신뢰성이 높고, 패널에 스냅인으로 끼워 고정합니다. 단자가 커넥터 소켓이라 리드선을 원터치로 연결할 수 있습니다.
주요 특징
- 풀 스트로크 7.5 mm의 롱 스트로크 — 위치 편차 흡수
- 접점부 셀프 클리닝 기능 — 접점 신뢰성 확보
- 스냅인 패널 장착 (패널 두께 t=0.75 ~ 1.50)
- 커넥터 소켓 단자 (권장 커넥터 J.S.T XAP-02V-1) — 리드선 설치 시간 단축
- 전기적 수명 100,000회, 정격 30 VDC 100 mA (저항 부하), RoHS 대응

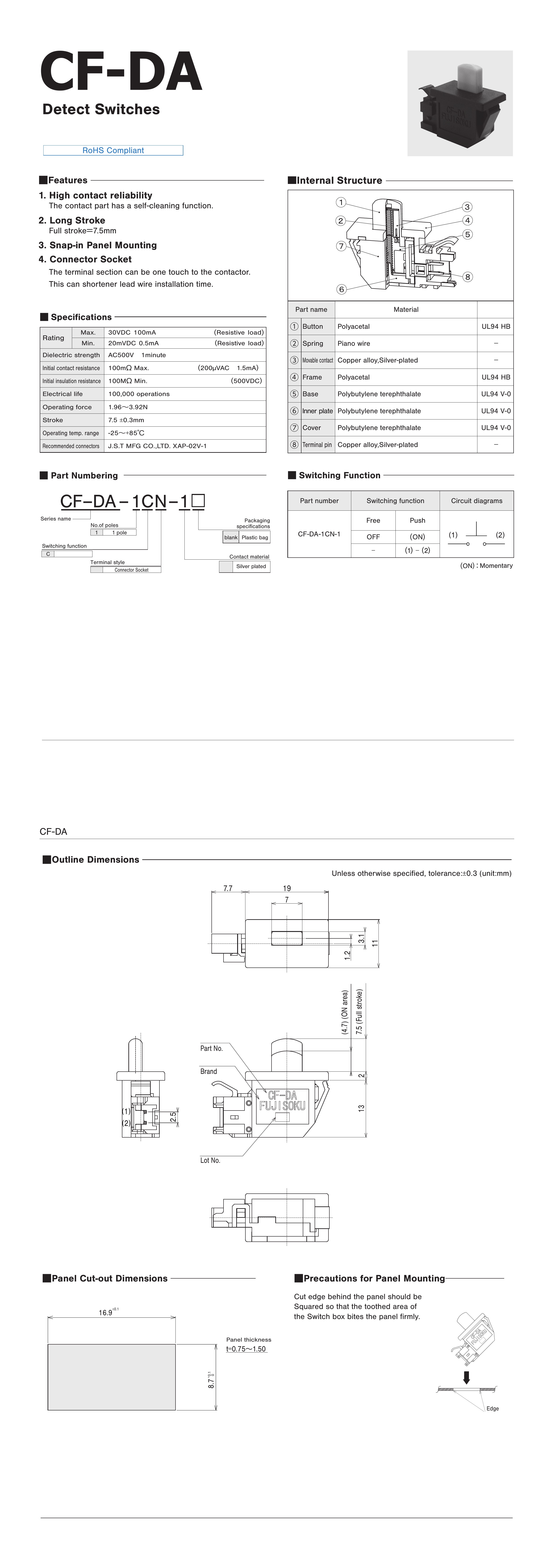

데이터시트 (Datasheet)
사양
| 정격 | Max. 30VDC 100mA (저항 부하) / Min. 20mVDC 0.5mA (저항 부하) |
| 내전압 | AC500V 1minute |
| 초기 접촉저항 | 100mΩ Max. (200μVAC 1.5mA) |
| 초기 절연저항 | 100MΩ Min. (500VDC) |
| 전기적 수명 | 100,000 operations |
| 동작력 | 1.96〜3.92N |
| 스트로크 | 7.5 ±0.3mm |
| 사용온도 범위 | -25～+85℃ |
| 권장 커넥터 | J.S.T MFG CO.,LTD. XAP-02V-1 |
| 극수 | 1 pole |
| 스위칭 기능 | OFF－(ON) ※(ON): 모멘터리 |
| 접점 재질 | Silver plated (은도금) |
| 단자 형식 | Connector Socket |
| 재질 | ①버튼: Polyacetal (UL94 HB) / ②스프링: Piano wire / ③가동접점: Copper alloy, Silver-plated / ④프레임: Polyacetal (UL94 HB) / ⑤베이스: Polybutylene terephthalate (UL94 V-0) / ⑥이너 플레이트: Polybutylene terephthalate (UL94 V-0) / ⑦커버: Polybutylene terephthalate (UL94 V-0) / ⑧단자핀: Copper alloy, Silver-plated |
| 패널 두께 | t=0.75～1.50 |
| 포장 | Plastic bag |
| RoHS | RoHS Compliant |
| 제조사 | COPAL |
| 원산지 | Japan |
용도·적용
스트로크가 7.5 mm로 길어 도어·커버·트레이처럼 닫히는 위치에 편차가 있는 대상의 검출에 유리합니다. 스냅인 방식이라 두께 0.75~1.50 mm 패널에 나사 없이 고정할 수 있고, 커넥터 소켓 단자라 조립 시 배선이 빠릅니다. 정격이 30 VDC 100 mA인 신호용이므로 부하를 직접 끊는 용도가 아니라 컨트롤러 입력 신호로 받아야 합니다.
