제품 개요
F16FB는 16 mm 각, 두께 4.5 mm의 초소형·박형 브러시리스 DC 팬입니다. 독자적인 메디리안(Medirian) 임펠러를 채용해 이 크기에서 풍량 0.012 m3/min과 소음 3 dB(A)를 동시에 냅니다. 정격전압은 DC5 V이고 질량은 약 1.2 g입니다.
주요 특징
- □16 mm × 두께 4.5 mm 초소형·박형 — 국소 냉각용
- 메디리안(Medirian) 임펠러 채용으로 고풍량·저소음 실현 (특허 출원 중)
- 풍량 0.012 m3/min, 정압 5.5 Pa, 소음 3 dB(A)
- 정격전압 DC5 V (사용전압 4.5 ~ 5.5 V), 정격전류 0.04 A
- 질량 약 1.2 g, 슬리브 베어링 1개(C 타입) 구조, RoHS 대응

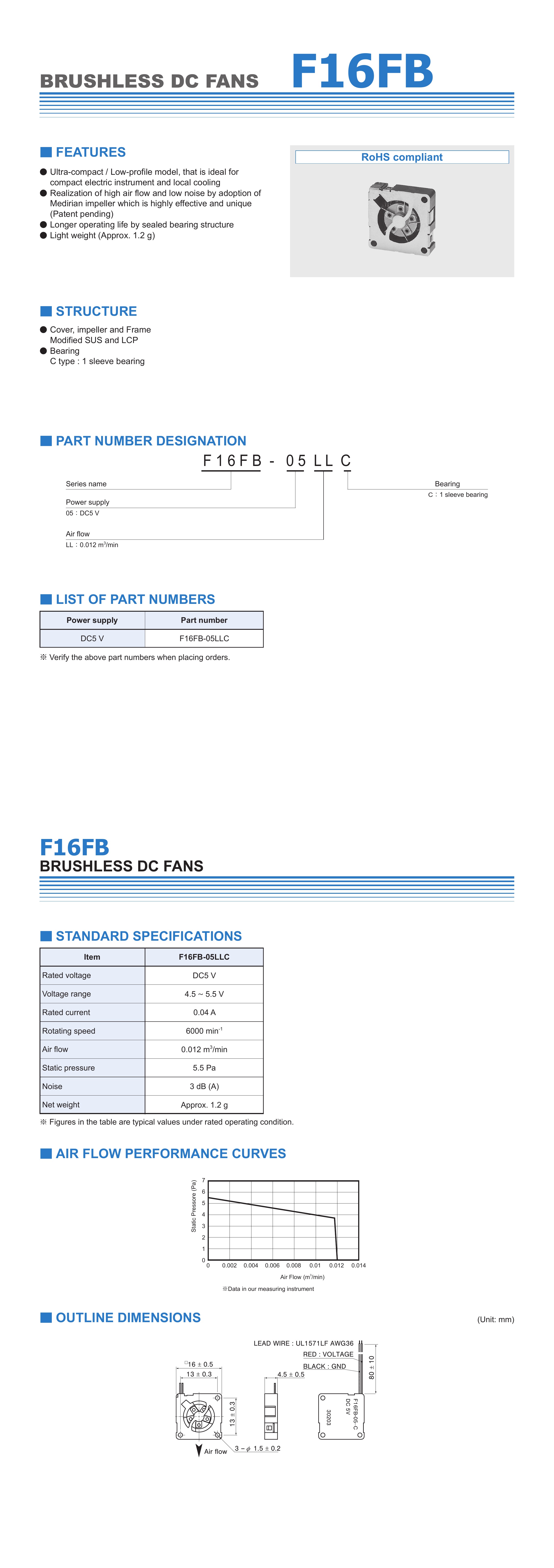

데이터시트 (Datasheet)
사양
| 형번 | F16FB-05LLC |
| 정격전압 | DC5 V |
| 사용전압범위 | 4.5 ~ 5.5 V |
| 정격전류 | 0.04 A |
| 회전수 | 6000 min-1 |
| 풍량 | 0.012 m3/min |
| 정압 | 5.5 Pa |
| 소음 | 3 dB (A) |
| 베어링 | 슬리브 베어링 1개 (C 타입) |
| 재질 | 커버·임펠러·프레임: 개질 SUS 및 LCP |
| 외형치수 | □16 ± 0.5 mm × 두께 4.5 ± 0.5 mm (취부 피치 13 ± 0.3 mm) |
| 리드선 | UL1571LF AWG36 (흑색: GND, 적색: VOLTAGE), 길이 80 ± 10 mm |
| 질량 | 약 1.2 g |
| 기타 | RoHS 대응 |
| 제조사 | COPAL |
| 원산지 | Japan |
용도·적용
16 mm 각에 두께 4.5 mm라 케이스 전체를 환기시키기보다 발열 부품 바로 위에서 국소적으로 바람을 보내는 용도에 맞습니다. 소음이 3 dB(A)로 낮아 조용해야 하는 소형 기기에 넣을 수 있습니다. 정압이 5.5 Pa이므로 필터나 좁은 덕트처럼 저항이 큰 경로를 밀어내는 구성에는 적합하지 않습니다.
