제품 개요
M22L10은 지름 22 mm 하우징의 권선형 10회전 포텐셔미터로, 3600° 전기각에 걸쳐 미세 조정을 합니다. 저항값은 1 kΩ~20 kΩ, 독립직선성 ±0.2 %, 정격전력 2 W입니다. 종단저항이 5 Ω 이하로 규정돼 있어 양 끝단 오차가 작습니다.
주요 특징
- 10회전 3600° 유효전기각 — 미세 조정용
- 독립직선성 ±0.2 %, 종단저항 5 Ω 이하
- 정격전력 2 W, 저항값 1 kΩ ~ 20 kΩ
- 회전수명 500만 회전 (10회전 왕복 기준) — 장수명
- 저항온도계수 ±50 ppm/°C, 사용온도 −40 ~ 85 °C

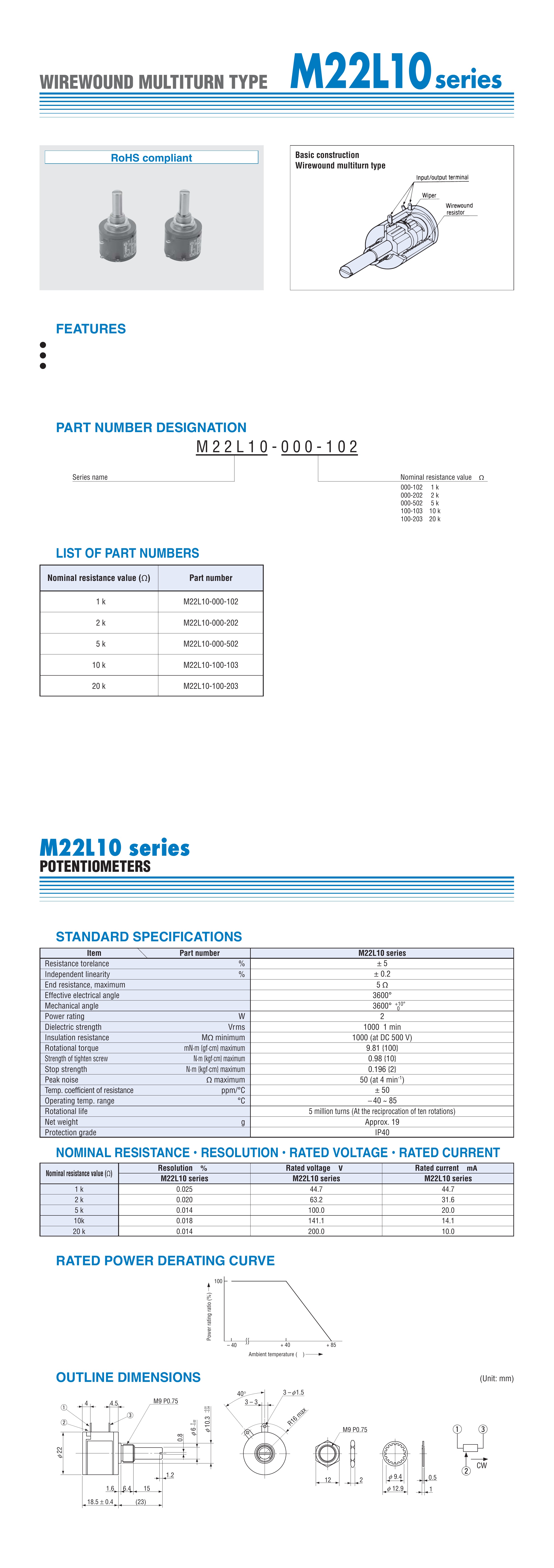

데이터시트 (Datasheet)
사양
| 저항값 | 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ |
| 저항허용차 | ± 5 % |
| 직선성(독립직선성) | ± 0.2 % |
| 종단저항 | 5 Ω 최대 |
| 유효전기각 | 3600° |
| 기계각 | 3600° +10° / 0 |
| 정격전력 | 2 W |
| 내전압 | 1000 Vrms, 1 min |
| 절연저항 | 1000 MΩ 이상 (DC500 V) |
| 회전토크 | 9.81 mN·m {100 gf·cm} 최대 |
| 스톱강도 | 0.196 N·m {2 kgf·cm} 최대 |
| 나사조임강도 | 0.98 N·m {10 kgf·cm} 최대 |
| 피크노이즈 | 50 Ω 이하 (4 min-1) |
| 저항온도계수 | ± 50 ppm/°C |
| 사용온도 | −40 ~ 85 °C |
| 회전수명 | 5 million turns (10회전 왕복 기준) |
| 보호등급 | IP40 |
| 무게 | 약 19 g |
| 제조사 | COPAL |
| 원산지 | Japan |
용도·적용
3600°에 걸쳐 값을 나눠 쓰므로 전원 출력 설정이나 계측 기준값 조정처럼 미세하게 맞춰야 하는 자리에 적합합니다. 회전수명이 500만 회전으로 M22E10(25,000 사이클)보다 훨씬 길어 반복 조정이 잦은 용도까지 감당합니다. 부싱 사양과 다이얼 장착 가능 여부는 형번별로 확인이 필요합니다.
