제품 개요
J50S는 φ50.8 mm 권선형 단회전 포텐셔미터입니다. 정밀 권선 저항체로 독립 직선성 ±0.1 %(500 Ω~5 kΩ)와 피크 노이즈 10 Ω 이하를 확보했고, 공칭 저항값은 500 Ω~50 kΩ 7종, 정격 전력은 40 ℃에서 1.5 W입니다. 유효 전기 각도 355°±1.5°에 기계적으로는 360° 연속 회전하며, −55~85 ℃ 범위에서 동작합니다.
주요 특징
- 정밀 권선 저항체 — 독립 직선성 ±0.1 %(500 Ω~5 kΩ), 10 kΩ~50 kΩ은 ±0.15 %
- 회전 수명 1,000만 회(500 Ω~10 kΩ) — 장기 반복 동작에 대응, 20 kΩ~50 kΩ은 100만 회
- 유효 전기 각도 355°±1.5° · 정격 전력 1.5 W(40 ℃) — J40S보다 넓은 전기각과 높은 정격
- 피크 노이즈 10 Ω 이하(4 min⁻¹) · 저항 온도 계수 ±50 ppm/℃
- 공칭 저항값 500 Ω~50 kΩ 7종, 사용 온도 −55~85 ℃, RoHS 지령 대응

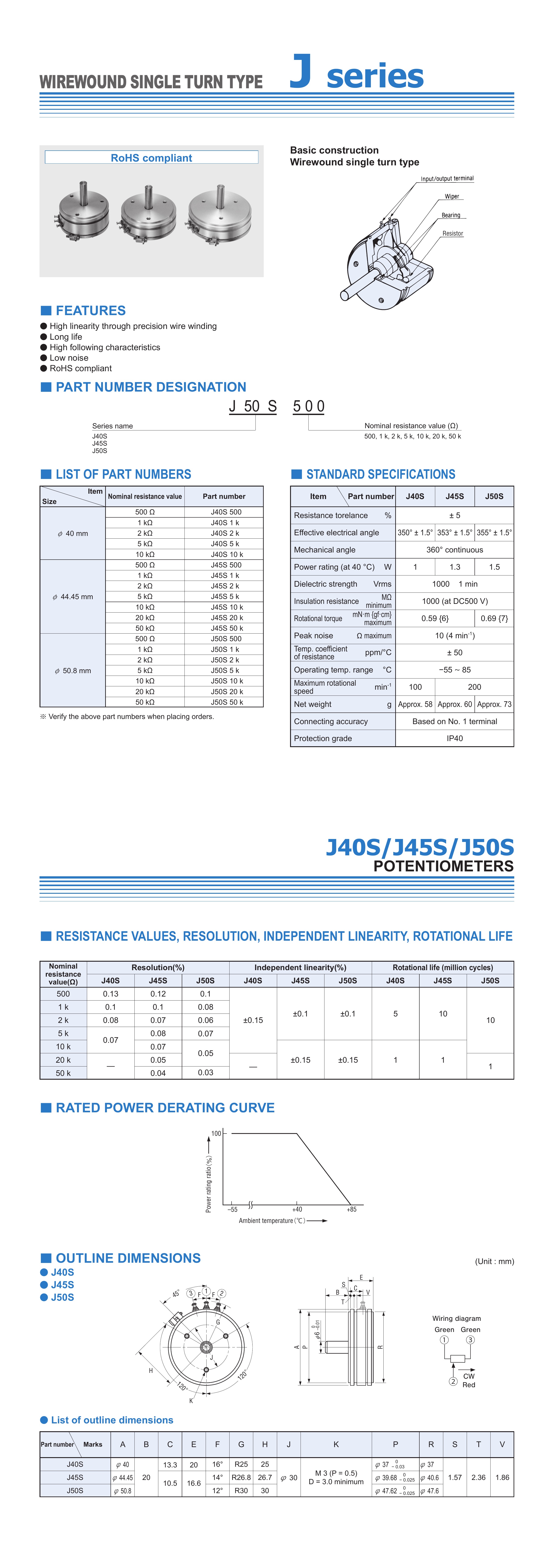

데이터시트 (Datasheet)
사양
| 저항체 방식 | 권선형 (Wirewound), 단회전 |
| 크기 | φ50.8 mm |
| 공칭 저항값 | 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ |
| 저항 허용차 | ±5 % |
| 유효 전기 각도 | 355° ± 1.5° |
| 기계적 각도 | 360° 연속 |
| 정격 전력 (40 ℃) | 1.5 W |
| 독립 직선성 | 500 Ω~5 kΩ: ±0.1 % / 10 kΩ~50 kΩ: ±0.15 % |
| 분해능 | 500 Ω: 0.1 % / 1 kΩ: 0.08 % / 2 kΩ: 0.06 % / 5 kΩ: 0.07 % / 10 kΩ·20 kΩ: 0.05 % / 50 kΩ: 0.03 % |
| 회전 수명 | 500 Ω~10 kΩ: 1,000만 회 / 20 kΩ~50 kΩ: 100만 회 |
| 내전압 | 1000 Vrms 1분 |
| 절연 저항 | 1000 MΩ 이상 (DC 500 V) |
| 회전 토크 | 0.69 mN·m {7 gf·cm} 이하 |
| 피크 노이즈 | 10 Ω 이하 (4 min⁻¹) |
| 저항 온도 계수 | ±50 ppm/℃ |
| 사용 온도 범위 | −55 ~ 85 ℃ |
| 최대 회전 속도 | 200 min⁻¹ |
| 무게 | 약 73 g |
| 결선 정밀도 | No. 1 단자 기준 |
| 보호 등급 | IP40 |
| RoHS | 대응 |
용도·적용
독립 직선성 ±0.1 %(500 Ω~5 kΩ)와 회전 수명 1,000만 회를 함께 갖춰, 정밀도와 내구성이 동시에 요구되는 각도 검출·서보 피드백에 적용합니다. 유효 전기 각도가 355°로 J40S(350°)보다 넓고 정격 전력도 1.5 W로 높아, 회전 범위를 넓게 쓰거나 부하 전류가 큰 회로에 유리합니다. 다만 저항값 선택 시 20 kΩ 이상은 회전 수명이 100만 회로 떨어지므로 반복 동작이 많은 용도에는 10 kΩ 이하가 맞고, 최대 회전 속도 200 min⁻¹를 넘기지 않아야 합니다.
