제품 개요
J40S는 φ40 mm 권선형 단회전 포텐셔미터로, J 시리즈 중 가장 작은 모델입니다. 정밀 권선 저항체로 독립 직선성 ±0.15 %와 피크 노이즈 10 Ω 이하를 확보했고, 공칭 저항값은 500 Ω~10 kΩ 5종, 정격 전력은 40 ℃에서 1 W입니다. 유효 전기 각도 350°±1.5°에 기계적으로는 360° 연속 회전하며, −55~85 ℃ 범위에서 동작합니다.
주요 특징
- 정밀 권선 저항체 — 독립 직선성 ±0.15 %(500 Ω~10 kΩ 전 저항값 공통)
- 회전 수명 500만 회(500 Ω~5 kΩ) — 반복 동작 용도에 대응, 10 kΩ은 100만 회
- 피크 노이즈 10 Ω 이하(4 min⁻¹) — 아날로그 출력에 잡음 유입 최소화
- 회전 토크 0.59 mN·m 이하 · 무게 약 58 g — φ40 mm로 J 시리즈 최소 사이즈
- 사용 온도 −55~85 ℃, 내전압 1000 Vrms 1분, 절연 저항 1000 MΩ 이상, RoHS 지령 대응

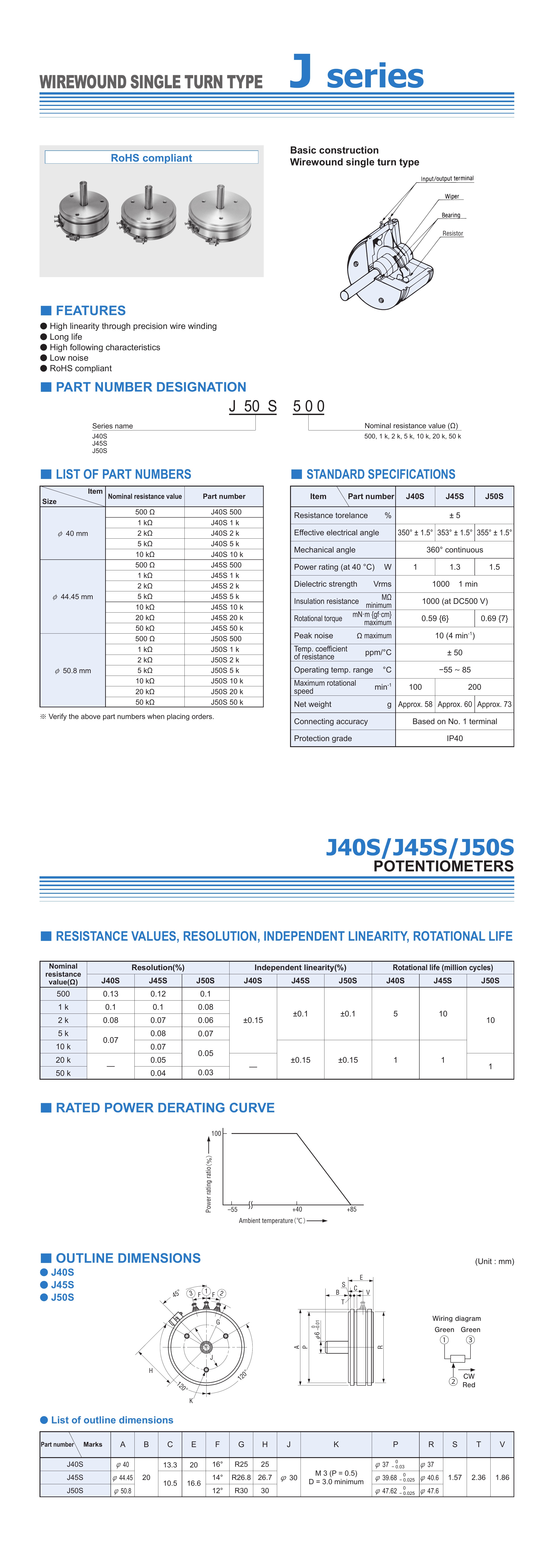

데이터시트 (Datasheet)
사양
| 저항체 방식 | 권선형 (Wirewound), 단회전 |
| 크기 | φ40 mm |
| 공칭 저항값 | 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ |
| 저항 허용차 | ±5 % |
| 유효 전기 각도 | 350° ± 1.5° |
| 기계적 각도 | 360° 연속 |
| 정격 전력 (40 ℃) | 1 W |
| 독립 직선성 | ±0.15 % (500 Ω~10 kΩ) |
| 분해능 | 500 Ω: 0.13 % / 1 kΩ: 0.1 % / 2 kΩ: 0.08 % / 5 kΩ·10 kΩ: 0.07 % |
| 회전 수명 | 500 Ω~5 kΩ: 500만 회 / 10 kΩ: 100만 회 |
| 내전압 | 1000 Vrms 1분 |
| 절연 저항 | 1000 MΩ 이상 (DC 500 V) |
| 회전 토크 | 0.59 mN·m {6 gf·cm} 이하 |
| 피크 노이즈 | 10 Ω 이하 (4 min⁻¹) |
| 저항 온도 계수 | ±50 ppm/℃ |
| 사용 온도 범위 | −55 ~ 85 ℃ |
| 최대 회전 속도 | 100 min⁻¹ |
| 무게 | 약 58 g |
| 결선 정밀도 | No. 1 단자 기준 |
| 보호 등급 | IP40 |
| RoHS | 대응 |
용도·적용
기계적으로 360° 연속 회전하는 구조라 스토퍼에 걸리지 않고 회전축 각도를 그대로 읽는 위치 검출에 적합합니다. 독립 직선성 ±0.15 %에 피크 노이즈 10 Ω 이하이므로 서보 피드백이나 각도 지령 입력처럼 출력 전압을 그대로 신호로 쓰는 용도에 적용할 수 있고, φ40 mm·약 58 g으로 J 시리즈 중 가장 작아 설치 공간이 제한된 장비에 유리합니다. 다만 회전 수명이 500만 회(10 kΩ은 100만 회)이므로 고속 연속 회전보다는 각도 설정·추종 용도가 맞으며, 최대 회전 속도 100 min⁻¹를 넘기지 않아야 합니다.
