제품 개요
J45S는 지름 44.45 mm 하우징의 권선형 단회전 포텐셔미터입니다. 저항선을 정밀하게 감아 만들어 독립직선성 ±0.1 %(500 Ω~10 kΩ)와 피크노이즈 10 Ω 이하의 낮은 잡음을 냅니다. 사용온도가 −55~85 °C로 넓고 기계각은 360° 연속입니다.
주요 특징
- 독립직선성 ±0.1 % (500 Ω ~ 10 kΩ) — 정밀 권선 구조
- 피크노이즈 10 Ω 이하 (4 min-1)의 저잡음 특성
- 저항온도계수 ±50 ppm/°C, 사용온도 −55 ~ 85 °C
- 회전수명 1,000만 사이클 (500 Ω ~ 10 kΩ)
- 정격전력 1.3 W (40 °C), 회전토크 0.59 mN·m 이하

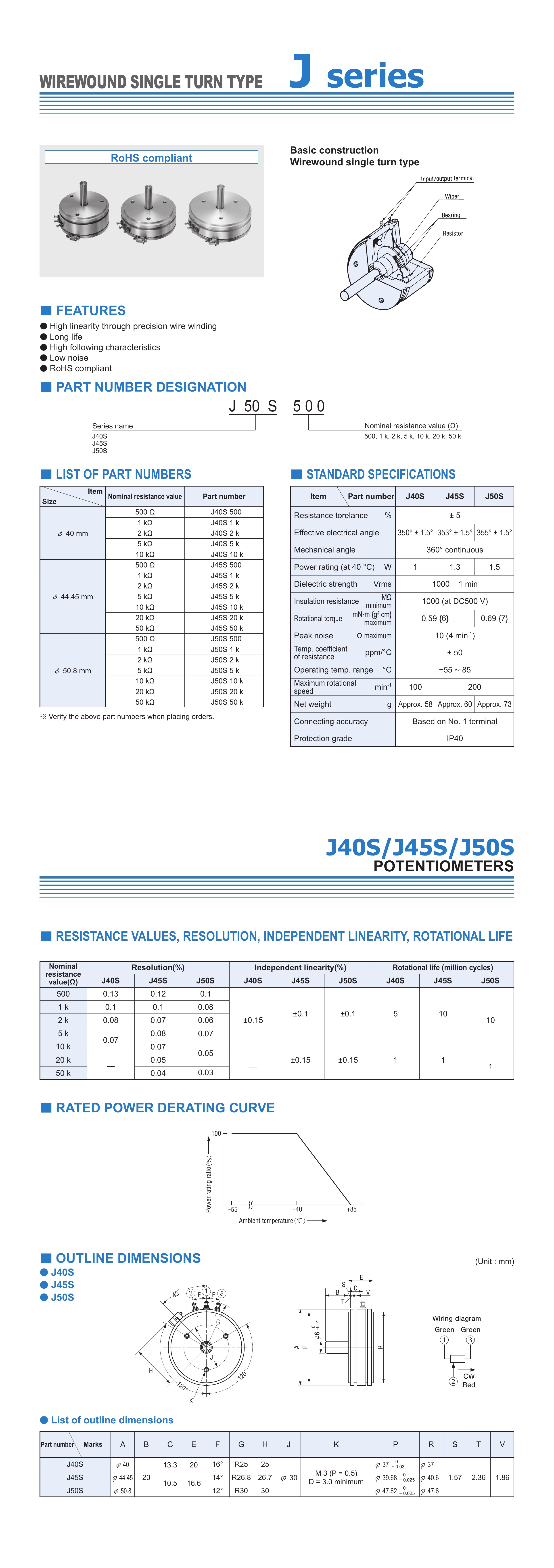

데이터시트 (Datasheet)
사양
| 크기 | φ 44.45 mm |
| 저항값 | 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ |
| 저항허용차 | ± 5 % |
| 유효전기각 | 353° ± 1.5° |
| 기계각 | 360° 연속 |
| 정격전력(40 °C) | 1.3 W |
| 내전압 | 1000 Vrms, 1 min |
| 절연저항 | 1000 MΩ 이상 (DC500 V) |
| 피크노이즈 | 10 Ω 이하 (4 min-1) |
| 저항온도계수 | ± 50 ppm/°C |
| 사용온도 | −55 ~ 85 °C |
| 결선정밀도 기준 | No. 1 단자 기준 |
| 보호등급 | IP40 |
| 저항체재질 | 권선 (Wirewound) |
| 무게 | 약 60 g |
| 분해능 | 0.04 % ~ 0.12 % (저항값별: 500 Ω 0.12 %, 1 kΩ 0.1 %, 2 kΩ 0.07 %, 5 kΩ 0.08 %, 10 kΩ 0.07 %, 20 kΩ 0.05 %, 50 kΩ 0.04 %) |
| 직선성(독립직선성) | ± 0.1 % (500 Ω ~ 10 kΩ) / ± 0.15 % (20 kΩ, 50 kΩ) |
| 회전수명 | 10 million cycles (500 Ω ~ 10 kΩ) / 1 million cycles (20 kΩ, 50 kΩ) |
| 회전토크 | 0.59 mN·m {6 gf·cm} 최대 |
| 최대회전속도 | 200 min-1 |
| 제조사 | COPAL |
| 원산지 | Japan |
용도·적용
±0.1 % 직선성과 ±50 ppm/°C 온도계수를 갖춰 각도나 위치를 전압으로 정확히 읽어야 하는 계측·서보 피드백 용도에 적합합니다. −55 °C까지 쓸 수 있어 저온 환경 장비에도 넣을 수 있습니다. 다만 권선 구조 특성상 분해능이 0.04~0.12 %로 유한하므로, 무한 분해능이 필요하면 콘덕티브 플라스틱 계열을 검토해야 합니다.
